Membuat Pipa 3D di AutoCAD

Cara menggambar pipa 3D di autocad.

Saya bukan orang yang mahir di bidang ini tapi mungkin saya bisa memberikan sedikit pengetahuan saya kepada anda,berikut cara pembuatan gambar di AUTOCAD.

1. Buka AUTOCAD di PC/Laptop anda.

2. Klik File >> New >> pilih Acadiso

3. Gambarlah sebuah garis (LINE) dengan cara :

Command: LINE

Specify first point: klik dilayar

Specify next point or [Undo]: @1000<0 lalu tekan ENTER

Specify next point or [Undo]: @1000<270

Specify next point or [Close/Undo]: tekan ENTER

4. Kemudian kita fillet garis tersebut.

Command: FILLET

Current settings: Mode = TRIM, Radius = 0.0000

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: R tekan ENTER

Specify fillet radius <0.0000>: 500 tekan ENTER

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: 500 tekan ENTER

Select first object or [Undo/Polyline/Radius/Trim/Multiple]:

Select second object or shift-select to apply corner: (klik kedua garis si atas)

Maka hasilnya :

5. Langkah selanjutnya adalah menyatukan garis tersebut dengan command PEDIT.

Command: pedit

Select polyline or [Multiple]:

Object selected is not a polyline

Do you want to turn it into one?  <Y/N> Y

Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Reverse/Undo]:J

Select objects: all

3 found

Select objects: ENTER

2 segments added to polyline

Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype

gen/Reverse/Undo]: ENTER

6. Jika sudah selesai di PEDIT silahkan anda buat 2 buah lingkaran seperti ini :

Lingkaran luar berdiameter  200 sedangkan lingkaran yang di dalam berdiameter  150.

7. Untuk menggabungkannya menjadi sebuah pipa kita lakukan dengan perintah SWEEP.

Command: SWEEP

Current wire frame density:  ISOLINES=4 (klik kedua buah lingkaran)

Select objects to sweep: 1 found

Select objects to sweep: 1 found, 2 total

Select objects to sweep: tekan ENTER

Select sweep path or [Alignment/Base point/Scale/Twist]: (klik garis yang dibuat tadi)

Maka hasilnya :

Namun gambar diatas belumlah selesai .

8. Kemudian kita SUBTRACT

Command: SUBTRACT

Select solids, surfaces, and regions to subtract from .. (klik A1)

Select objects: 1 found

Select objects: tekan ENTER

Select solids, surfaces, and regions to subtract .. (klik A2)

Select objects: 1 found

Select objects:tekan ENTER

9. Kemudian gunakan perintah DDVPOINT untuk melihat pandangan dari sudut lain.

Command : DDVPOINT

Kemudian anda klik angka yang telah saya garis bawahi berwarna biru,lalu tekan OK

10. Langkah terakhir ubahlah visual style anda menjadi CONCEPTUAL.

Command: VSCURRENT

Enter an option [2dwireframe/3dwireframe/3dHidden/Realistic/Conceptual/Other]

<2dwireframe>: C lalu tekan ENTER

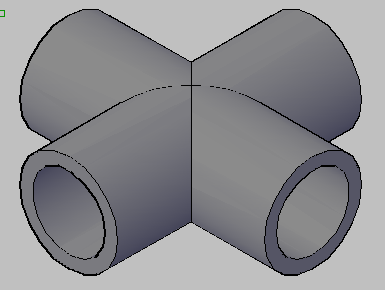

Maka hasilnya akan seperti ini :

Gimana cukup mudahkan....tidak ada yang susah jika kita mau berusaha.

Lihat gmbar pipa yang lain



Jika anda menemukan masalah dalam mengerakan tutorial ini silahkan tinggalkan komentar anda.

Semoga bermanfaat. . . .
